Touringové ozvučovací systémy Line-Array

Bezmála třicet let kralovaly koncertním turné světových kapel velké ozvučovací systémy značky EV, tehdy legendárního systému Electo-Voice Manifold. Ve své době si vydobyly pověst velmi účinných spolehlivých a především zvukově tvárných aparátů a na tuto tradici postupně navázaly také další ozvučovací systémy EV. Velkou měrou k tomu přispěl fakt, že vlastní vývoj EV zahrnuje také elektroniku a pro každou bednu speciálně navržené reproduktory. V současnosti najdete v portfoliu této americké firmy ozvučovací systémy od kompaktních modelů XLVC přes chytře navržené elegantní instalační EV Innovation (řady EVA, EVF, EVH a EVU) až po ultra moderní technologií našlapaný systém X-Line X2.

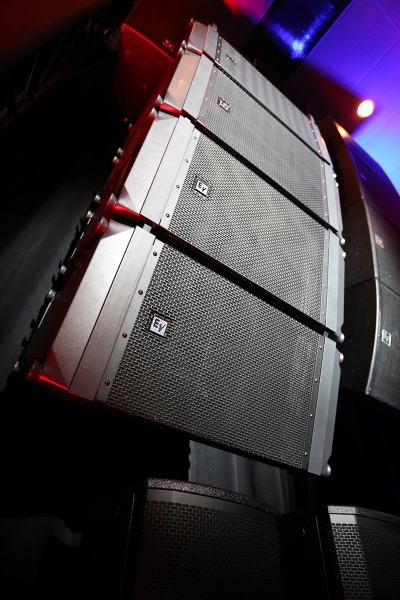

X-Line X2

Linearray X2 je výsledkem sedmi let intenzivního vývoje a patří k tomu nejzajímavějšímu co v současné světové nabídce ozvučovacích systémů najdeme.

Díky sofistikovaného přístupu k fázování a k akustickému obvodu bedny vůbec, přináší model X2 vyšší hladiny SPL, šířku pásma a pokrytí, nezbytné pro náročné aplikace, včetně největších pevných instalací a velkých živých koncertů, sportovních událostí apod. Kromě unikátního středopásmového zvukovodu MBH (Mid-Band Hydra) a integrovaného závěsného systému s pružinovými západkami je inovací také nový speciálně pro linearray X2 vyvinutý 12“ neodymový středobasový reproduktor DVN3125. Mistrovským kouskem je pak zvukovod Advanced Pin Difraction Hydra (APDH) pro vysoké frekvence, který zajišťuje tvorbu soufázové válcové vlny až do nevídaných 19kHz (jinými výrobci používané klasické komorové systémy pro srovnání cca do 10kHz). Pro reprodukci nízkých frekvencí byl zkonstruován reproduktor DVN3125, jehož motor a závěsy byly optimalizovány pomocí FEA pro minimální zkreslení při vysokých hodnotách SPL.

Reproduktor je rovněž navázán na zvukovod MBH což dramaticky zvyšuje jeho účinnost v clusteru. Pro schopnost obstát i v nejnáročnějších aplikacích je HF sekce X2 osazena dvojicí 3“ driverů ND6A, připevněných na zvukovody AHFH typu Constant-Energy s vyústěním zvukovodu v úhlu 90° nebo 120° horizontálně. Zvukovod AHFH poměrně přesně kontroluje vyzařovanou vlnu, minimalizuje zkreslení a oblast konstruktivní interference tak sahá až k frekvenci 19 kHz. V linearray systému na sebe jednotlivé boxy hladce akusticky navazují a mají tak konzistentní a predikovatelnou vyzařovací charakteristiku při všech konfiguracích.

Zabudovaný závěsný systém twist-lock s možností úhlování byl navržený přímo mechanickými inženýry firmy Electro-Voice a maximálně zjednodušuje a zrychluje sestavení systému a šetří tak čas, peníze zvukařů i síly rigerů. Integrovaný závěsný systém podporuje dvě nejpoužívanější metody zavěšení: s fixními úhly zavěšeného systému s aretací druhým kolíkem (součást systému) a metoda zavěšení pomocí pull-up kitu (ten se prodává zvlášť).

Samostatnou kapitolou je sofistikovaný a výkonný processing, který zajišťuje nejen spolehlivou ochranu měničů proti zničení (patentovaná technologie simulace tepelného chování měničů T.E.M.P. - viz odkaz), ale ve spolupráci s ovládacími programy LAPS3 a IrisNET také FIR optimalizaci vyzařování jednotlivých částí clusteru pro vyrovnané pokrytí poslechového prostoru.

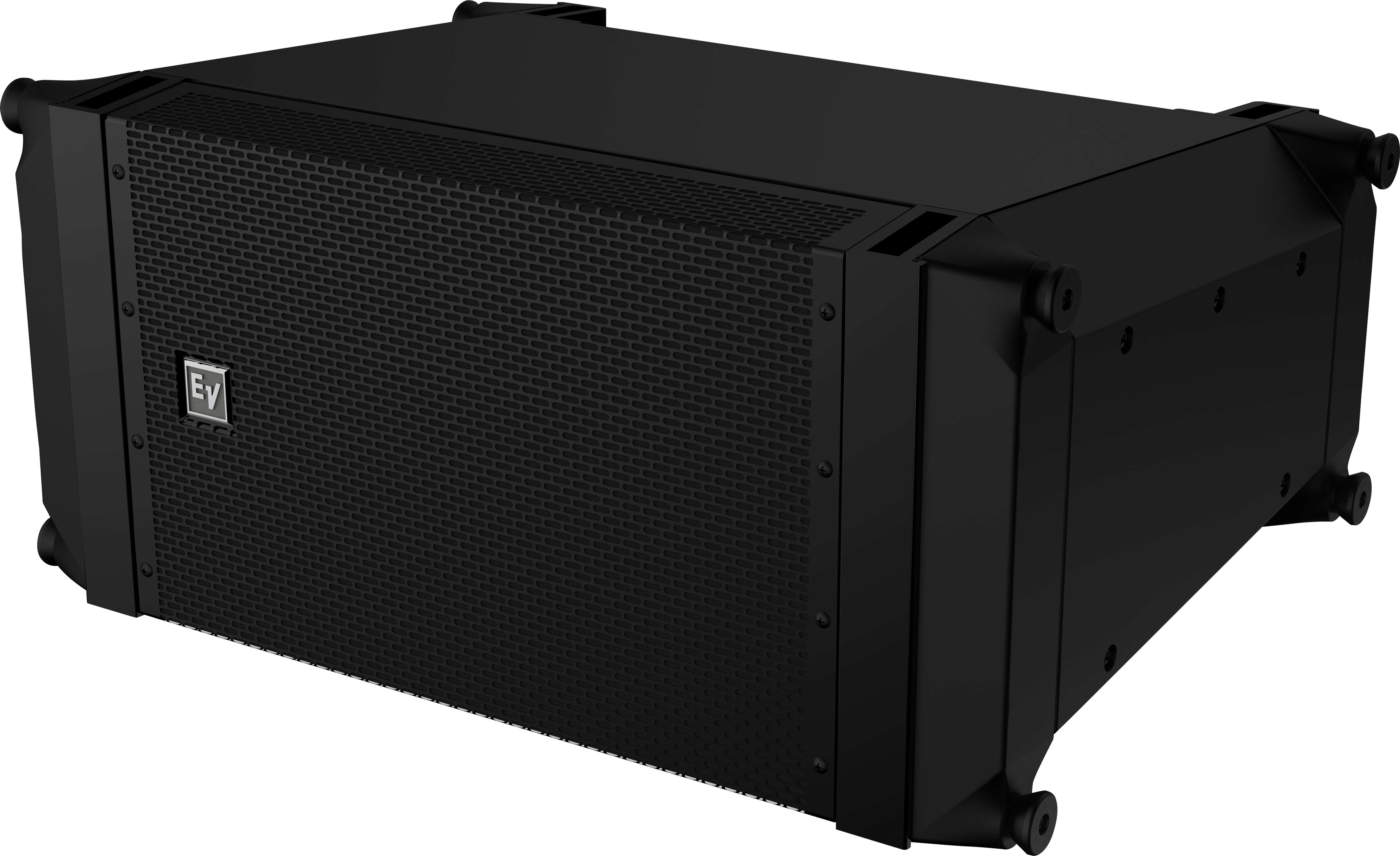

X-Line X1

Rovněž instalační verze X-Line, linearray X1 disponuje zcela novými technologiemi: převratným středopásmovým zvukovodem Mid-Band Hydra (MBH), který výrazně zlepšuje zejména akustické navázání jednotlivých boxů, dále tu je zvukovod Wavefront-Shaping Circular Hydra (WCH) zvyšující linearitu reprodukce vysokých kmitočtů a integrovaný závěsný systém pro rychlou montáž. Středobasový 12“ reproduktor SMX v modelu X1 (12“ DVN3125 u X2) je nasazen na proprietárním EV zvukovodu MBH, který transformuje akustické pole do podoby virtuální čtveřice 3“ sfázovaných zářičů. Tím je zaručena perfektní směrová charakteristika při zachování výkonu a účinnosti 12“ reproduktoru.

Výšková sekce X1 využívá dva nové 2“ drivery ND2R s prstencovým vyústěním, spojenými s dvojicí zvukovodů WCH typu constant-energy a horizontálním úhlem 90° - vše optimalizováno pro vysokou účinnost, rovnoměrnou vyzařovací charakteristiku a hladkou frekvenční charakteristiku. Je tak zaručeno výborné sfázování měničů ještě nad hranici 16 kHz a minimální zkreslení.

EV Innovation - EVA, EVF, EVH a EVU

Reproboxy řady EV Innovation byly navrženy s ohledem na potřeby relativně levného a přitom kvalitního ozvučení divadel, kulturních domů, multifunkčních sálů, ale i sportovních hal a stadiónů. Ucelená nabídka zahrnuje jak linearray tak pointsource modely s velkým či krátkým "dostřelem", různými vyzařovacími úhly a různé výkony. Pro všechny reprosoustavy EV Innovation jsou také k dispozici veškerá data pro simulační prostředí EASE. Návrh a optimalizace instalačního ozvučení hřiště, sálu či jiných prostor se dá udělat velice precizně a se skvělými výsledky co se srozumitelnosti a kvality zvuku týká.

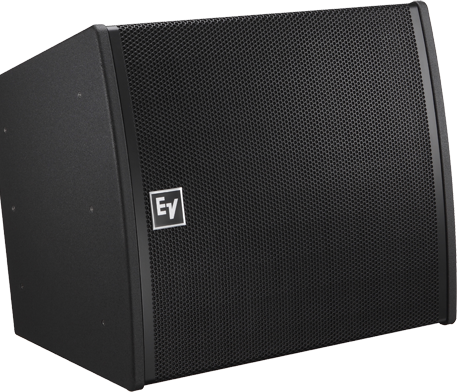

EVA - chytře vymyšlený elegantní linearray do divadel a sálů

EVA je elegantní instalační linearray pro divadla, společenské sály a multifunkční haly. Pro optimální pokrytí poslechového prostoru si projektant ozvučení může vybrat z několika různých směrovostí a to jak vertikálních tak horizontálních (všechny se dají samozřejmě v jednom závěsu kombinovat). Díky systému optimalizačních karet lze celý cluster budit pouze jediným zesilovačem při zachování možností optimalizace pro jednotlivé úseky. To má v důsledku zásadní vliv na příznivou cenu celé instalace. Za zmínku stojí možnost použít bílé barevné provedení a také fakt, že EVA má rigging skrytý uvnitř bedny, což ocení zejména architekti a úředníci památkového úřadu.

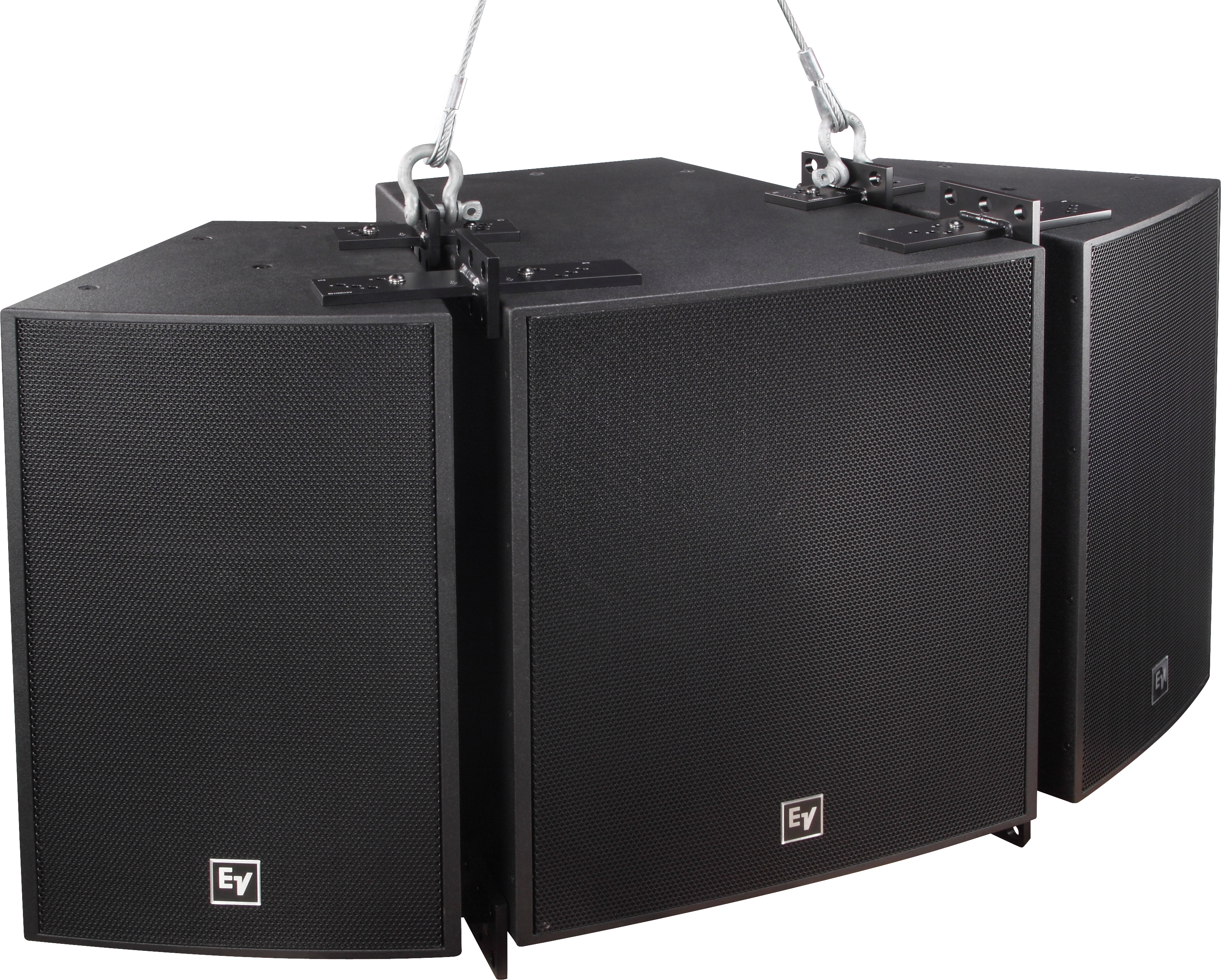

EVF - kvalitně osazené instalační bedny klasické konstrukce

Univerzální bedna pro stadiony, do klubů, výkonný divadelní nástěnný odposlech, provozní ozvučení koncertní síně, to všechno dokáže být reprosoustava klasické konstrukce, EVF. Je osazen kvalitními 2" drivery a vyrábí se ve dvou variantách osazení LF (SMX a DVX) a v mnoha variantách směrovosti.

K dispozici je originální hardware pro více variant zavěšení

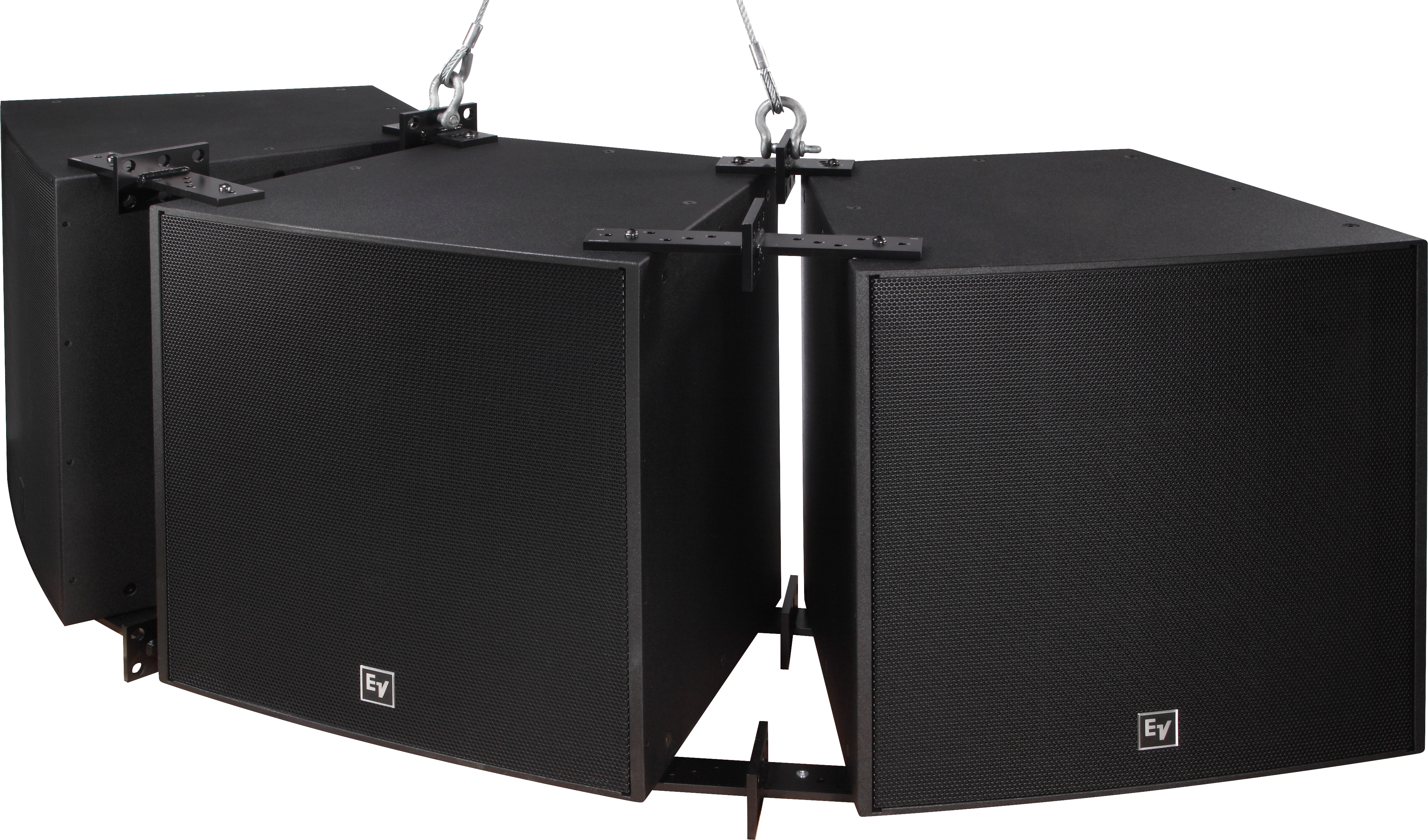

EVH - srozumitelnost, hlasitost, vzdálenost, venkovní instalace

Písmenko H v označení této řady označuje termín "horn-loaded", tedy "osazený zvukovodem", Bedny této řady hrají s velkou účinností i do větších vzdáleností a tak jsou určeny pro instalační ozvučení na tribunách stadiónů, ve velkých koncertních a divadelních sálech a podobně. Vyrábějí se ve venkovní sklolaminátové úpravě vhodné pro celoroční umístění na dešti, jsou schválené pro provoz v evakuačních aplikacích (certifikát EN54) a je možné je vzdáleně budit po 100V vedení (úprava se dokupuje zvlášť). EVH se dokonale přizpůsobí požadavkům na ozvučení v daném prostředí. Jejich koaxiální, horn-loaded konstrukce jim umožňuje dosáhnout vysokých úrovní akustického tlaku a vynikající srozumitelnosti zároveň.

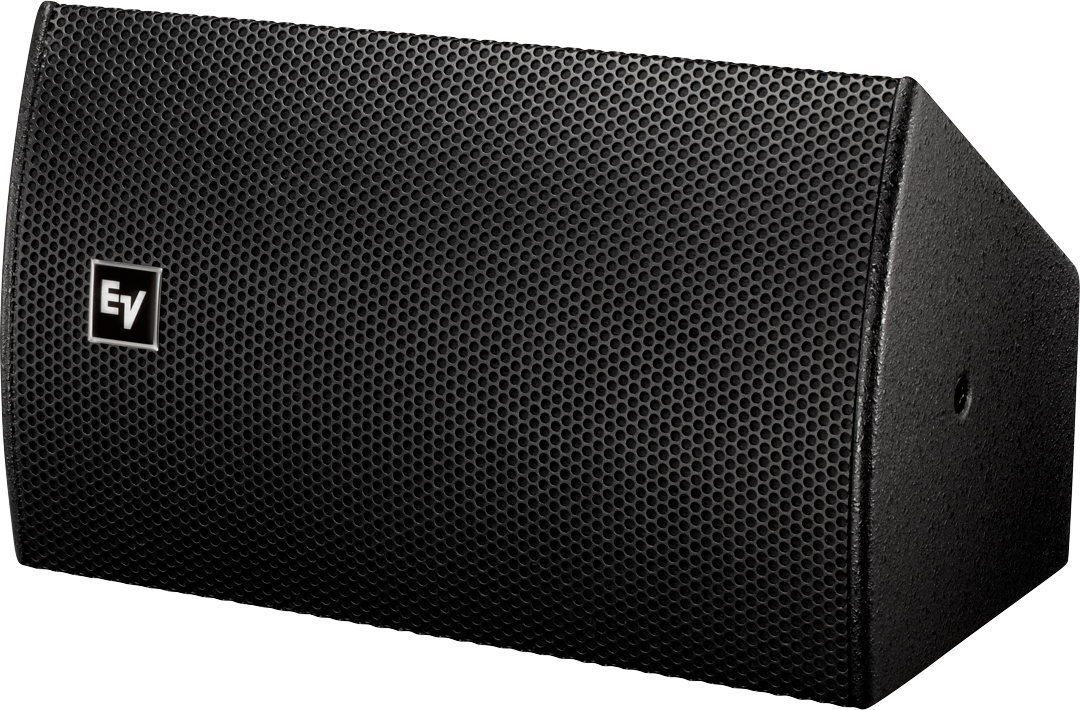

EVU - doplňkové reproboxy

EVU budete potřebovat k dokrytí míst, kam hlavní systém dohrát nedokáže. Hodí se zejména pro doplňkové ozvučení například pod balkóny, do lóží či do foyeru.

Pro reproboxy řady EV Innovation nabízí americký výrobce také spoustu instalačního příslušenství jako jsou montážní úchyty, optimalizační karty, 100V transformátory a podobně. Pokud se v nabídce EV ještě zcela neorientujete a potřebovali byste s Vaším návrhem poradit klidně nám zavolejte (viz kontakty), rádi vám poradíme a to vč. simulace vašeho sálu v EASE.

Kompaktní a subkompaktní linearray XLC, XLD a XLVC

Také nabídka dalších modelů linearray systémů firmy Electro-Voice stojí za shlédnutí. Kompletní přehled najdete na webu www.electro-voice.com.
